Herhangi bir hidrolik sistemde aktüatör hızını basınç değil akış hızı belirler. Basınç kuvveti sağlar; akış, bir silindirin ne kadar hızlı uzadığını veya motorun ne kadar hızlı döndüğünü kontrol eder. Bu ayrımı anlamak, iyi tasarlanmış her hidrolik devrenin temelidir ve etkili akış kontrolüyle başlar.

Akış Kontrol Vanalarının Ana Tipleri

En basit cihazlar olan iğne ve kısma valfleri, sabit kısıtlamanın yeterli akış kontrolü sağlayabileceğini düşündürebilir. Bununla birlikte, bir delikten geçen akışın basınç düşüşüyle ​​değiştiği göz önüne alındığında, önemli kanıtlar akışın yüke göre değiştiğini göstermektedir. Bu bulguların ışığında mühendisler, basınç dengelemeli valflerin delik boyunca sabit bir basınç düşüşünü sürdürdüğünü gösterebilirler. Ayrıca, temel sonuçlar, yük koşulları değişse bile aktüatör hızının sabit kaldığını önerebilir. Oransal valfler, hassas programlanabilirlik için elektrik sinyalini kullanarak daha da ileri gider kontrol.

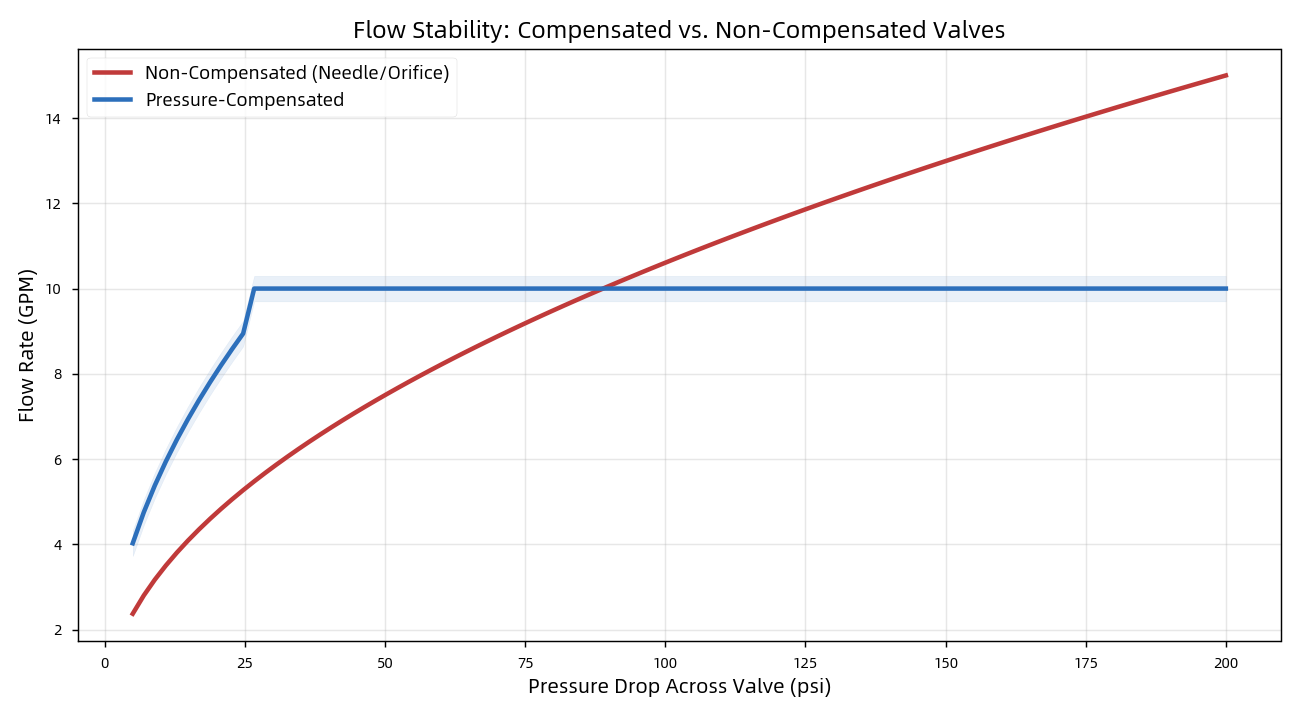

Telafi edilmiş ve telafisiz akış

Üç Temel Hız Kontrol Devresi

Vananın devrede nerede bulunduğu önemlidir:

● Sayaç Girişi – aktüatörün önüne yerleştirilir; karşıt yükler için idealdir ancak kontrolden çıkan yükleri kontrol edemez.

● Sayaç Çıkışı – dönüş hattına yerleştirildi; Aşırı yükleri güvenli bir şekilde kontrol etmek için karşı basınç oluşturur. Temel kural: "şüpheniz varsa ölçüyü kaldırın."

● Kanama – fazla akışı tanka yönlendirir; Enerji açısından en verimli seçenektir ancak daha az kesindir.

İşleme Hassasiyeti Neden Önemlidir?
Akış kontrol performansı, parça kalitesinin genel sistem güvenilirliğinin temel belirleyicisini gösterebileceğini düşündürebilir. Bununla birlikte, önemli bulgular bir valf makarasının serbestçe kayması ancak deliği içinde sıkı bir şekilde sızdırmazlık sağlaması gerektiğini göstermektedir; bu genellikle ±0,001 mm kadar sıkı toleranslar ve Ra 0,2–0,8 µm yüzey kalitesi gerektirir. Ayrıca kanıtlar, gevşek açıklıkların iç sızıntıya, enerji israfına ve ısı birikimine neden olduğunu gösteriyor olabilir. Bu sonuçların ışığında, pürüzlü yüzeyler conta aşınmasının ve sızıntının kritik arıza yolları gösterebileceğini gösterebilir. Gevşek açıklıklar enerjiyi boşa harcar; pürüzlü yüzeyler sızıntı yapar.

OEM Ortağınız: Difon Machining

Difon Machining'de, akış kontrolü taleplerinin tam toleranslarına göre hassas hidrolik bileşenler (manifoldlar, valf gövdeleri, makaralar ve bağlantı parçaları) üretiyoruz. ISO 9001 ve IATF 16949 sertifikasyonu, çok prosesli CNC işleme ve deneyimli bir mühendislik ekibiyle, OEM müşterilerimizi prototipten seri üretime kadar destekliyoruz.
