Sac Ofset Bükme

Difon Makina'da Sac Ofset Bükme Parçaları için CNC Büküm

Elektronik ekipman muhafazaları, endüstriyel dolaplar ve tıbbi cihaz çerçeveleri gibi sektörlerdeki üreticiler genellikle hassas, kontrollü ofsetlere sahip sac metal parçalara ihtiyaç duyar. Bu parçalar, uyumsuz montaj yüzeyleri arasındaki boşlukları kapatır veya dahili bileşenler için yapılandırılmış boşluklar oluşturur. Difon Machinery, hizalama zorluklarını çözen hassas sac ofset bükme hizmetlerinde uzmanlaşmıştır. Kademeli elektronik braket destekleri, ofset kabin bölücüler, kademeli tıbbi cihaz montaj plakaları ve daha fazlası gibi uygulamalar için özel ve yarı özel ofset bükme çözümleri sunuyoruz. Her parça, tam ofset boyutlarına ve tutarlı açılara ulaşmak için gelişmiş CNC bükme teknolojisiyle yapılmıştır. Bu, mevcut montaj hatlarınıza sorunsuz bir şekilde uyum sağlamalarını sağlar. Ofset parçalarınız için Difon ile ortaklık kurarak, manuel ayarlama veya birden fazla bileşenin montajı ihtiyacını ortadan kaldırarak üretim sürecinizi kolaylaştırırsınız. Bu, ürünün daha iyi oturmasını, işlevselliğini ve hızlandırılmış montaj sürelerini sağlar.

Sac levha ofset bükme yalnızca bir tür standart bükme değildir; yaygın bir üretim sorununu çözmeye yönelik özel bir işlemdir: Parçaları aynı düzlemde oturmayan yüzeylerle hizalamak. Elektronik bir cihaz alın: Isınma sorunlarını önlemek için devre kartını metal bir şasinin 10 mm yukarısında dengeleyen bir brakete ihtiyaç duyabilir. Endüstriyel bir kabinin, sızdırmazlık contasını takmak için 5 mm ofsetli bir ayırıcıya ihtiyacı olabilir. Bir tıbbi arabanın mevcut donanımla çalışması için 3 mm ofsetli bir montaj plakası gerekebilir. Standart bükme hizmetleri çoğu zaman bu kesin gereksinimleri karşılamada başarısız olur. Tutarsız ofset derinliklerine veya açılarına sahip parçalar üretiyorlar ve bu da sizi yerinde ayarlama yapmaya zorluyor; bu da zaman kaybına ve parça hasarı riskine yol açıyor. Difon'un ofset bükme fabrikasında sadece "parçaları ofsetlerle bükmüyoruz". Her ofseti özel montaj ihtiyaçlarınızı karşılayacak şekilde tasarlıyoruz. Süreç, parçanın diğer bileşenlerle etkileşiminin analiz edilmesiyle başlar: Yüzeyler arasında ne kadar boşluğa ihtiyacınız var? Ofset ağırlığı tutacak mı yoksa sadece boşluk ekleyecek mi? Ofsetin önceden delinmiş deliklerle aynı hizada olması gerekiyor mu? Bu montaj merkezli yaklaşım, sunduğumuz her ofset parçanın ilk seferde takılmasını sağlar. Yeniden çalışma yok, üretim programınızda gecikme yok.

Sac ofset bükme hizmetimiz, hassasiyet ve uyumluluğa odaklanan üç aşamalı bir iş akışıyla başlar. Süreç, ofset gereksinimlerinizin ayrıntılı bir analiziyle başlar. Standart bükme yalnızca parça boyutlarına odaklanır, ancak sac levha ofset bükme işleminde parçanın tüm montaj bağlamının haritasını çıkarmamız gerekir. Örneğin, 19 inçlik bir sunucu rafı için ofset brakete ihtiyacınız varsa mühendislik ekibimiz öncelikle rafın iç boyutunu, braketin ne kadar ağırlık taşıyacağını ve mevcut montaj deliklerinin nerede olduğunu kontrol eder. Daha sonra bir "ofset planı" oluşturmak için 2D CAD yazılımını kullanıyoruz. Bu yalnızca parçanın uzunluğunu, genişliğini ve ofset derinliğini listelemez; aynı zamanda diğer bileşenlerle hizalamak için referans noktalarını da işaretler. Plan önemli ayrıntıları içerir: "ofset yönü", "offset toleransı" ve "bükülme sırası". Çoklu ofsetlere sahip karmaşık parçalar için (hem dikey hem de yatay ofsetlere sahip bir dolap bölücü gibi) 3D görselleştirmeler yapıyoruz. Bunlar, parçanın son montaja nasıl uyacağını gösterir, böylece üretim başlamadan önce hizalama sorunlarını yakalarız. Bu haritalama adımı, ofset bükme işleminin yalnızca genel kurallara değil, benzersiz montaj ihtiyaçlarınıza da uymasını sağlar.

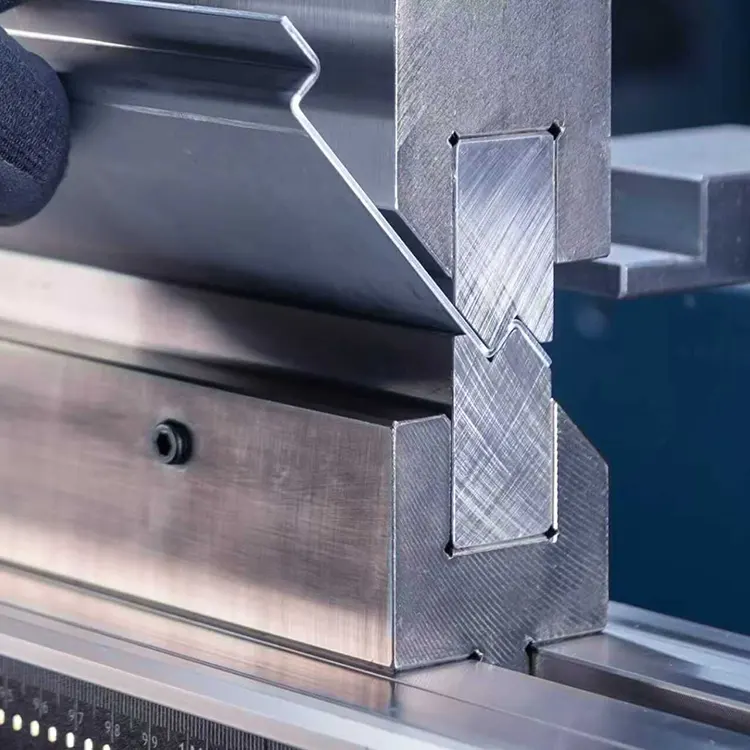

Ofset planı tamamlandıktan sonra hassas ofsetler oluşturmak için çok eksenli CNC bükme işlemine geçiyoruz. Bu aşamada hassasiyeti garanti etmek için özel ekipmanlarımızdan yararlanılır. Temel 3 eksenli CNC bükme makineleri tutarlı ofset kontrolü konusunda zorluk yaşıyor ancak biz 6 eksenli olanları kullanıyoruz. Bunlarda çift arka dayama ve gerçek zamanlı ofset izleme sensörleri bulunur. Ofset bükme için iki önemli şeyi ayarlamamıza izin veriyorlar: "ofset derinliği" ve "ofset açısı". Diyelim ki 1,5 mm kalınlığında soğuk haddelenmiş çelikten 5 mm dikey ofset braket yapıyoruz. CNC sistemi net bir sıra izler: ilk önce metal levhayı ilk bükme noktasına ulaşacak şekilde birincil arka dayamayla hizalar. Daha sonra 90°'lik bir bükülme yapmak için 110 bar basınç kullanır; bu, ofsetin ilk adımını oluşturur. Daha sonra, ikincil arka dayama levhayı yatay olarak 5 mm kaydırır. Son olarak ikinci bir 90° büküm yapmak için 105 bar basınç kullanır. Bu, ofseti tamamlar ve her iki yüzey de ±0,05 mm dahilinde paralel kalır. Bu çok eksenli kontrol, manuel veya temel CNC bükme işlemlerinde yaygın olarak görülen derinlikteki kademeli sapma anlamına gelen "ofset kaymasını" ortadan kaldırır.

Ofsetlemeyi yaptıktan sonra montaj uyumluluk testini yapıyoruz. Hizmetimizin önemli bir farklılaştırıcısı olan bu adım, montaj uyumluluğu olmadan boyutsal doğruluğun tek başına yetersiz olduğu anlayışı üzerine kurulmuştur. Bu test yalnızca boyutların kontrol edilmesi değildir. Gerçek montaj ortamınızı gerçek veya replika parçalar kullanarak kopyalıyoruz. Örneğin, bir tıbbi cihaz için ofset braket sipariş ettiyseniz braketleri cihazınızın çerçevesinin bir kopyasına monte ediyoruz. Daha sonra, amaçlanan tıbbi bileşeni takıyoruz ve kontrol ediyoruz: Ofset, çerçeve ile kol arasında ihtiyacınız olan 8 mm'lik boşluğu sağlıyor mu? Bileşeni zorlamadan veya braketi yanlış hizalamadan sabitleyebilir misiniz? Brakette önceden delinmiş delikler çerçevedeki deliklerle aynı hizada mı? Herhangi bir yanlış hizalama bulursak (0,1 mm kadar küçük olsa bile) partinin geri kalanı için CNC bükme ayarlarını yaparız. Belki arka dayama konumunu veya bükme basıncını ayarlayabilirsiniz. Bu gerçek dünya doğrulaması, ofset parçalarınızın yalnızca boyutsal olarak doğru olmasını değil aynı zamanda anında entegrasyon için optimize edilmesini de sağlar.

Ofset parçalar için kalite güvencesi üç kritik özellik etrafında inşa edilmiştir. Üç temel şeye odaklanıyoruz: tutarlı öteleme derinliği, öteleme yüzeyleri arasındaki paralellik ve montaj referans noktalarıyla hizalama. Her parça için, ofset derinliğini üç noktada kontrol etmek amacıyla bir lazer mesafe ölçer kullanıyoruz. Parça genelindeki varyasyonun ±0,05 mm'den fazla olmadığından emin oluyoruz. Paralelliği kontrol etmek için iki ofset yüzeyini karşılaştırmak amacıyla hassas bir düzlük ölçer kullanırız. Yüzeyler arasındaki boşluğun 0,08 mm'den fazla olduğu parçaları reddediyoruz. Hizalama kontrolleri için, önceden delinmiş deliklerin veya çentiklerin konumunu ofsete göre haritalamak için CMM'yi kullanırız. Planınızla ±0,1 mm dahilinde eşleştiğinden emin oluyoruz. Bu kontrolleri geçen her parçaya benzersiz bir seri numarası verilir. Bu, tam izlenebilirlik için üretim verilerine bağlanır. Bu, tam izlenebilirlik ve uyumluluğun zorunlu olduğu tıbbi cihazlar ve havacılık gibi düzenlemeye tabi endüstriler için gereklidir.

Difon'un temel farklılığı, montaj odaklı yeniliğe olan bağlılığımızda yatmaktadır. Ürün tasarımınız geliştikçe ofset ihtiyaçlarının sıklıkla değiştiğini biliyoruz. Bu nedenle devam eden projeler için “hızlı yeniden yapılandırma” sunuyoruz. Üretimin ortasında ofseti 10 mm'den 12 mm'ye değiştirmeniz gerekirse, CNC makinelerimiz ayarları 10 dakikadan kısa sürede değiştirebilir. Temel makineler 30 dakikadan fazla sürer; bu, aksama süresini büyük ölçüde azaltır. Ayrıca “ofset optimizasyonu” tavsiyesi de veriyoruz. İlk tasarımınız çok maliyetli, karmaşık, çok adımlı bir ofset gerektiriyorsa mühendislerimiz daha basit ofset şekilleri önerebilir. Örneğin, geçen ay bir müşteri üç ayrı 5 mm ofsetli bir braket istedi. Kademeli özelliklerle tek bir 15 mm ofset olacak şekilde yeniden tasarladık. Bu, montajlarıyla tam uyumluluğu korurken üretim süresini %25 azalttı.

Difon Machinery, montaj zorluklarını çözmek için sizinle birlikte çalışarak parçalardan daha fazlasını sunar; kusursuz entegrasyon sağlarız. Montaj hizalamaya, çok eksenli CNC hassasiyetine, gerçek dünya testlerine ve esnek desteğe odaklanıyoruz. Yaptığımız her ofset parça, üretim sürecinize sorunsuz bir şekilde uyum sağlar. Bu size zaman kazandırır, israfı azaltır ve ürününüzü daha güvenilir hale getirir. Elektronik muhafazalar, endüstriyel dolaplar veya tıbbi cihazlar üretiyorsanız ofset ihtiyaçlarınızı yüksek kaliteli, montaja hazır parçalara dönüştürmeye hazırız. Ofset bükme uzmanlığımızın projenize nasıl fayda sağlayabileceğini tartışmaya hazır mısınız? Örnek parça mı istiyorsunuz? Fabrikamızı görmeye gelir misiniz? Ekibimizle iletişime geçin. Sürecimizin metal levhaları ürünlerinizin performansını ve güvenilirliğini artıran hassas bileşenlere nasıl dönüştürdüğünü kendiniz görün
