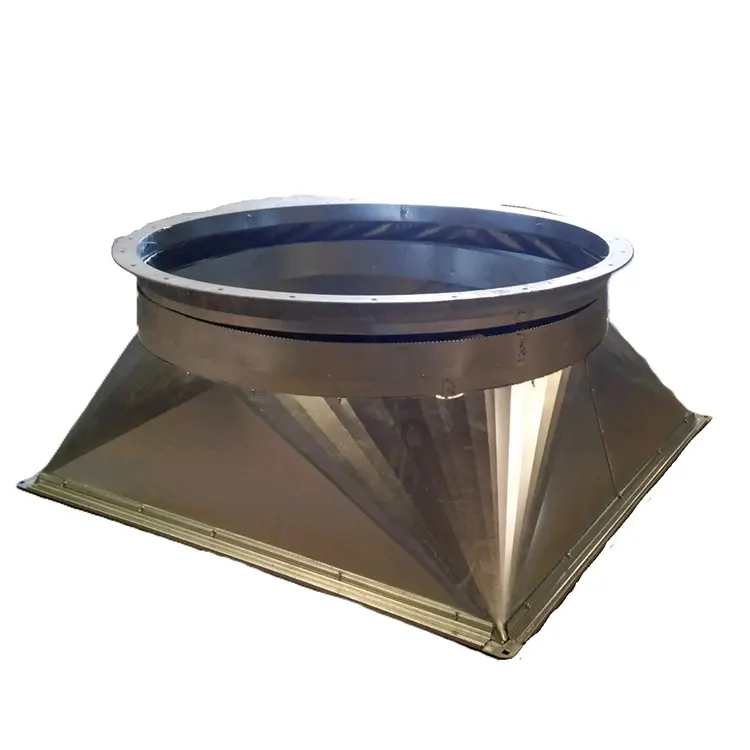

Kareden Yuvarlağa Geçiş

Difon Makina'da Kareden Yuvarlaka Geçiş Sac Metal Parçaları için CNC Bükme

Havalandırma sistemleri, kimyasal sıvı transferi ve çevre koruma ekipmanları gibi sektörlerdeki üreticiler genellikle hassas kareden daireye geçiş parçalarına ihtiyaç duyar. Bu parçalar kare veya dikdörtgen kanalları/boruları yuvarlak olanlara bağlar ve hava akışını düzgün tutmaları, sıvı direncini düşük tutmaları ve sızıntıları önlemeleri gerekir. Difon Machinery Co., Ltd., bu karmaşık sac şekillendirme uygulaması için özel olarak tasarlanmış CNC bükme hizmetlerinin güvenilir bir sağlayıcısıdır. Ana tekliflerimiz arasında ticari HVAC kanalları için küçük olanlardan endüstriyel kimyasal transfer boru hatları için büyük olanlara kadar özel ve yarı özel kareden yuvarlaklığa geçiş parçaları bulunmaktadır. Bu geçiş parçalarını Difon'dan satın alırsanız, birden fazla bileşeni bir araya getirme veya manuel çalışma zahmetinden kurtulursunuz. Ayrıca bu parçaların sisteminizin genel verimliliğini nasıl etkilediğini ve bunun ne kadar süreceğini bilen bir ortağa da sahip olursunuz.

Bu kareden yuvarlağa geçiş parçaları basit "konektörler" gibi görünebilir ancak bunların tasarımı ve yapımı sisteminizin verimliliğini, güvenliğini ve ömrünü doğrudan etkiler. HVAC'da kötü yapılmış bir geçiş hava türbülansına neden olabilir; daha fazla enerji kullanır ve daha fazla gürültü çıkarır. Kimyasal sıvı aktarımında eşit olmayan dikişler veya tutarsız duvar kalınlığı sızıntılara neden olabilir; bunlar güvenlik tehlikeleri ve atık malzemelerdir. Birçok standart sac tedarikçisi kareden yuvarlağa geçişler için özel uzmanlığa sahip değildir ve bu durum sıklıkla hassasiyetten taviz verilmesine neden olur. Difon'un özel CNC bükme işlemi, bu geometrinin benzersiz zorluklarının üstesinden gelmek için özel olarak tasarlanmıştır: malzemeyi kırıştırmadan, çok ince hale getirmeden veya yapısını zayıflatmadan açısal (kare/dikdörtgen) kavisli (yuvarlak) bükme işlemine sorunsuz bir şekilde geçer. Sürecimiz hem mühendislik hassasiyeti hem de gerçek dünya performansını sunmak üzere tasarlanmıştır. Yaptığımız her geçiş parçası yalnızca kare ve yuvarlak bileşenlerinize mükemmel şekilde uymakla kalmaz, aynı zamanda ister havayı, suyu ister kimyasal sıvıları hareket ettiriyor olun, tüm sisteminizin daha iyi çalışmasına yardımcı olur.

Kareden yuvarlaklığa geçiş parçanızın üretimi, üç aşamalı sıkı bir iş akışını takip eder: tasarım, üretim ve son işlem, baştan sona sisteminize kusursuz entegrasyon sağlar. Bu iş akışı, şeklin doğal karmaşıklığıyla ilgilenir ve ayrıntılı tasarım optimizasyonuyla başlar. Standart bükme parçaları basit 2B şekilleri takip eder, ancak kareden yuvarlağa geçişler hassas 3B modelleme gerektirir. Süreç, "geliştirme modelinin" (arzu edilen geçiş şekline bükülen düz sac metal düzeninin) hassas bir şekilde hesaplanmasını gerektirir. Difon'da mühendislik ekibimiz, geçiş parçasının 3 boyutlu modellerini oluşturmak için gelişmiş CAD yazılımından yararlanıyor. Daha sonra malzemenin büküldüğünde nasıl davranacağını görmek için sonlu elemanlar analizini (FEA) çalıştırıyoruz. Bu simülasyon potansiyel sorunları erkenden yakalar. Örneğin, 200 mm'lik kare bir kanaldan 150 mm'lik yuvarlak bir boruya geçişin yarıçapı bir noktada çok darsa, FEA malzemede kırışma gösterecektir. Ekibimiz, geçiş yarıçapını biraz daha büyütmek için profili ayarlayacak; böylece metal, gerilim olmadan düzgün bir şekilde bükülecek. Ayrıca tasarımın sisteminizin ihtiyaçlarına uygun olduğundan emin olmak için ekibinizle birlikte çalışıyoruz. Geçiş yüksek sıcaklıklı bir HVAC sisteminde olacaksa, malzeme kalınlığını bükülmeyi önleyecek şekilde ayarlayacağız. Aşındırıcı kimyasallar söz konusu olduğunda hasara daha iyi direnç gösteren alaşım kalitelerini seçeceğiz. Bu tasarım aşaması ön hazırlık değil temel niteliktedir; sorunsuz ve başarılı bir bükme sürecinin sağlanması açısından kritik öneme sahiptir. Yakın zamanda gerçekleşen bir müşteri katılımında FEA analizimiz, üretim başlamadan önce ilk geçiş tasarımında potansiyel bir sızıntı noktasını tespit etti ve çözdü. Tasarım tamamlandıktan sonra CNC tabanlı parçalı bükmeye geçiyoruz; bu, kareden yuvarlaklığa düzgün bir geçiş için en önemli adımdır. Basit U-bükümler veya L-bükümler yalnızca tek eksenli CNC makinelerine ihtiyaç duyar, ancak kareden daireye geçişler çok eksenli olanlara ihtiyaç duyar. Bu makineler sacın farklı kısımlarındaki basıncı ve açıları ayarlayabilir. Programlanabilir arka dayamaları ve gerçek zamanlı açı izleme sensörleri vardır. Tipik bir parça için şu şekilde çalışır: 1,5 mm kalınlığındaki galvanizli çelikten 250 mm kareden 200 mm yuvarlaklığa geçiş. Öncelikle düz geliştirme desenini makinenin çalışma masasına yüklüyoruz. CNC sistemi, her biri geçişin küçük bir kısmı için olan 8-12 "bükme bölümünü" haritalamak için 3 boyutlu tasarım dosyasını kullanır. Makine, her segment için arka dayayı metali tam olarak konumlandıracak şekilde ayarlar. Daha sonra segmenti belirli bir açıya bükmek için doğru basıncı uygular. Açı sensörü, her bölüm arasında bükülmenin doğru olup olmadığını kontrol eder. Bir segmentte 0,3° bile sapma varsa makine bir sonraki segmentin basıncını otomatik olarak ayarlar. Bu bölümlere ayrılmış yöntem, metalin keskin şekil değişikliklerine direndiği "malzeme hafızasını" ortadan kaldırır. Bu, keskin süreksizlikler veya malzeme deformasyonu olmaksızın, kareden yuvarlağa düzgün, sürekli bir geçişle sonuçlanır.

Parçanın anında entegrasyona hazır olmasını sağlamak için hassas kalibrasyon ve dikiş bitirme işlemlerine tabi tutulur.\—bu adımlar, kareden yuvarlağa geçiş parçasını sisteminizde hemen kullanıma hazır hale getirir. Öncelikle tüm parça yüzeyinin haritasını çıkarmak için bir lazer kontur tarayıcı kullanıyoruz. Geçiş eğrisinin tutarlı olduğundan ve kare ucun standart kanal/boru boyutlarına uyduğundan emin olmak için bu haritayı orijinal 3 boyutlu tasarım dosyasıyla karşılaştırıyoruz. Dikiş gerektiren parçalarda paslanmaz çelik ve alüminyum için TIG kaynağı veya galvanizli çelik için punta kaynağı kullanıyoruz. Daha sonra hava akışını veya sıvı akışını bozabilecek tümseklerden kurtulmak için dikişi pürüzsüz bir şekilde taşlıyoruz. Ek olarak, her parti boyutsal uygunluk kontrolünden geçiyor: Geçiş parçasını standart bir kare kanala ve yuvarlak boruya bağlıyoruz ve ince bir kalınlık mastarı ile boşlukları kontrol ediyoruz. Herhangi bir boşluk 0,1 mm'nin üzerindeyse bir sonraki parça seti için bükme parametrelerini ayarlıyoruz. Sıvı taşıyan parçalar için bir basınç testi ekliyoruz: Parçayı kapatıyoruz, su veya hava ile dolduruyoruz ve sisteminizin maksimum çalışma basıncının 1,2 katı basınçta sızıntı olup olmadığını kontrol ediyoruz. Bu, geçiş dikişlerinden sıvı sızmamasını sağlar.

Difon'u seçmenin önemli bir avantajı, sistem uyumluluğunu sağlamaya yönelik kapsamlı yaklaşımımızdır. Birçok müşteri bize mevcut kare ve yuvarlak bileşenlerle geliyor. Özel bir geçiş parçasının eski sistemlerine uymayacağından endişeleniyorlar. Bu endişeyi gidermek için yerinde veya uzaktan 'boyut doğrulama' hizmetleri sağlıyoruz. Mevcut kanallarınızı/borularınızı ölçmek için bir teknisyen göndeririz veya dijital bir kumpasla kendinizi ölçme konusunda size yol gösteririz. Daha sonra geçiş parçasının tasarımını bileşenlerinizdeki küçük farklılıklara uyacak şekilde ayarlıyoruz. Örneğin, kare kanalınızın kenar uzunluğu 252 mm ise geliştirme modelini uyacak şekilde değiştireceğiz ve tam uyum sağlayacağız. Ayrıca kurulum rehberliği de veriyoruz: Her sipariş basit bir talimat sayfasıyla birlikte gelir. Parça hizalaması için net talimatlar sağlar ve önerilen bağlantı elemanlarını belirtir. Teknik ekibimiz, kurulumla ilgili soruları yanıtlamak için telefon veya görüntülü görüşme yoluyla da mevcuttur; bu, hizmetimizi farklı kılan bir destek düzeyidir.

Düzenli müşteriler, kareden yuvarlağa geçiş parçaları için özel üretim planlama ve envanter yönetimi programlarından yararlanabilir. Ayda 500 ünite üreten bir HVAC üreticisiyseniz aylık sevkiyatlarla yinelenen bir sipariş ayarlayabiliriz. Bitmiş parçaları iklim kontrollü depomuzda saklıyoruz; buradaki nem, galvanizli çelik veya alüminyuma zarar vermez. Hızlı prototip oluşturma hizmetimizle geliştirme döngünüzü hızlandırın: Yeni bir havalandırma sistemi geliştiriyorsanız ve hava akışını test etmek için bir örnek geçiş parçasına ihtiyacınız varsa, bunu küçük serili CNC hattımızla 3-5 iş günü içinde yapabiliriz. Bu, çok fazla sipariş vermeden önce performansı kontrol etmenizi sağlar. Sistemimiz sipariş geçmişinizin ayrıntılı kayıtlarını tutar. Altı ay önce satın aldığınız bir parçayı yeniden sipariş etmeniz gerekiyorsa tasarım dosyası ve malzeme özellikleri zaten elimizde mevcuttur. Bu, yeni siparişlerle karşılaştırıldığında teslim süresini yaklaşık %30 azaltır.

Kareden yuvarlağa geçiş parçaları yalnızca konektörlerden daha fazlasıdır; sistem performansı açısından kritik öneme sahiptirler. Sisteminizin sorunsuz, güvenli ve güvenilir çalışmasını sağlamak için kritik bileşenlerdir. Özel CNC bükme, tasarım optimizasyonu, malzeme uzmanlığı ve uyumluluk taahhüdünü birleştirerek her geçiş parçasının boyut ve performans gereksinimlerinizi karşılamasını sağlıyoruz. İster ticari bir HVAC ağı, ister endüstriyel bir kimyasal boru hattı veya bir toz toplama sistemi inşa ediyor olun, kareden yuvarlağa geçiş parçalarımız kare ve yuvarlak bileşenler arasındaki boşluğu kusursuz bir şekilde kapatır. Özel ihtiyaçlarınız hakkında konuşmak ister misiniz? Örnek parça mı istiyorsunuz? Tesisimizi görmeye gelir misiniz? Ekibimizle iletişime geçin. Düz sacları, operasyonlarınızın verimliliğini ve güvenilirliğini sağlayan hassas parçalara nasıl dönüştürdüğümüzü ilk elden izleyebilirsiniz.
