Hidrolik Manifold İşleme Nasıl Çalışır?

Soyut

Hidrolik manifold işlemehidrolik sistemler için kompakt, yüksek hassasiyetli akışkan kontrol blokları üretmek için kullanılan kritik bir üretim prosesidir. Bu bileşenler inşaat makinelerinde, endüstriyel otomasyonda, havacılık sistemlerinde ve enerji ekipmanlarında kullanılan karmaşık hidrolik devrelerin verimliliğini, güvenliğini ve güvenilirliğini belirler. Bu makale, hidrolik manifold işlemenin nasıl çalıştığını, temel zorlukları, malzeme hususlarını, işleme tekniklerini, kalite kontrol yöntemlerini ve profesyonel üreticilerin nasıl uzun vadeli performans ve sızıntısız çalışmayı nasıl sağladıklarını açıklamaktadır.

İçindekiler

• 1. Hidrolik Manifold İşlemesine Giriş
• 2. İşleme Süreci Nasıl Çalışır?
• 3. Temel Üretim Zorlukları
• 4. Manifold İşlemesinde Kullanılan Malzemeler
• 5. Hassasiyet ve Tolerans Gereksinimleri
• 6. İşleme Tekniklerine Genel Bakış
• 7. Kalite Kontrol ve Testler
• 8. Endüstriyel Uygulamalar
• 9. Difon'dan Profesyonel Üretim Desteği
• 10. SSS

1. Hidrolik Manifold İşlemesine Giriş

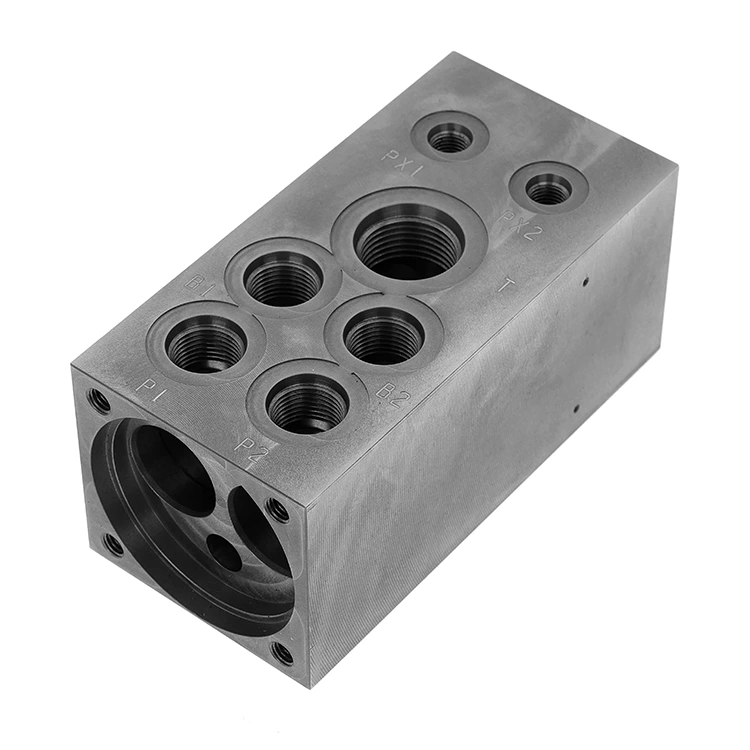

Hidrolik manifoldlar, hidrolik sistemlerde pompalar, valfler, aktüatörler ve rezervuarlar arasındaki sıvı akışını yönlendiren mühendislik bloklarıdır. Manifoldlar, birden fazla hortum ve bağlantı parçası kullanmak yerine kanalları tek bir katı blok içinde birleştirir. Bu, sızıntı noktalarını azaltır, sistemin kompaktlığını artırır ve güvenilirliği artırır.

Hidrolik manifold işleme, metal bir blok içinde iç akış kanalları, valf portları ve sızdırmazlık yüzeyleri oluşturan hassas CNC üretim sürecini ifade eder. Bu sürecin doğruluğu sistem performansını ve güvenliğini doğrudan etkiler.

2. İşleme Süreci Nasıl Çalışır?

Hidrolik manifoldların işlenmesi, yüksek düzeyde kontrol edilen birkaç aşamayı içerir. Her adım hassas mühendislik ve gelişmiş CNC ekipmanı gerektirir.

1. Tasarım ve Mühendislik– Hidrolik şemalar akış yollarını, portları ve montaj yüzeylerini tanımlayan 3D CAD modellerine dönüştürülür.
2. Malzeme Hazırlama– Yüksek mukavemetli alüminyum, çelik veya paslanmaz çelik bloklar seçilerek istenilen ebatta kesilir.
3. CNC Programlama– Takım yolları, doğru delme ve frezeleme sağlamak için CAM yazılımı kullanılarak oluşturulur.
4. Derin Delik Delme– İç akış kanalları özel delme teknikleri kullanılarak oluşturulur.
5. Frezeleme ve Taşıma– Valf boşlukları, dişli portlar ve montaj arayüzleri işlenmiştir.
6. Çapak Alma ve Temizleme– Talaşları gidermek ve kirlenmeyi önlemek için iç geçişler temizlenir.

Akışkan verimliliğini sağlamak ve basınç kaybını veya sızıntıyı önlemek için her aşama sıkı bir şekilde kontrol edilmelidir.

3. Temel Üretim Zorlukları

Hidrolik manifold işleme, sıkı işlevsel ve yapısal gereklilikler nedeniyle oldukça karmaşıktır.

• Dahili Kanal Doğruluğu:Küçük sapmalar bile hidrolik akış dinamiklerini bozabilir.
• Sızıntı Önleme:Sızdırmazlık yüzeyleri mükemmel düzlüğü ve bitişi korumalıdır.
• Talaş Kaldırma:Derin iç geçitler işleme sonrasında temizliği zorlaştırır.
• Termal Deformasyon:İşleme sırasında oluşan ısı boyutsal stabiliteyi etkileyebilir.

4. Manifold İşlemesinde Kullanılan Malzemeler

Malzeme seçimi performans, dayanıklılık ve maliyet verimliliğinde hayati bir rol oynar.

• Alüminyum Alaşımları:Hafif ve korozyona dayanıklı, mobil hidrolik sistemlerde yaygın olarak kullanılır.
• Karbon Çelik:Ağır endüstriyel uygulamalar için yüksek mukavemet.
• Paslanmaz çelik:Zorlu ortamlar için mükemmel korozyon direnci.

5. Hassasiyet ve Tolerans Gereksinimleri

Hidrolik manifoldlar, genellikle mikron düzeyinde, son derece sıkı toleranslar gerektirir. Yüzey pürüzlülüğü, dikliği ve eşmerkezliliği hidrolik sızdırmazlığı ve akış verimliliğini doğrudan etkiler.

Üreticiler, üretim partileri arasında tekrarlanabilirlik ve hassas tutarlılık sağlamak için çok eksenli kontrole sahip gelişmiş CNC işleme merkezlerini kullanıyor.

6. İşleme Tekniklerine Genel Bakış

7. Kalite Kontrol ve Testler

Hidrolik manifold üretiminde kalite güvencesi esastır. Üreticiler sıkı denetim prosedürleri uygulamaktadır:

• 3D koordinat ölçüm makinesi (CMM) denetimi
• Basınç kaçağı testi
• Yüzey pürüzlülüğü analizi
• Akış yolu doğrulaması

Her manifoldun aşırı koşullar altında güvenli çalışmayı sağlamak için basınç ve sızdırmazlık testlerinden geçmesi gerekir.

8. Endüstriyel Uygulamalar

Hidrolik manifoldlar, akışkan gücü kontrolünün gerekli olduğu çok çeşitli endüstrilerde kullanılmaktadır.

• İnşaat makineleri (ekskavatörler, yükleyiciler)
• Endüstriyel otomasyon sistemleri
• Havacılık hidrolik kontrol sistemleri
• Denizcilik ve offshore ekipmanları
• Enerji ve güç üretim sistemleri

9. Difon'dan Profesyonel Üretim Desteği

Yüksek kaliteli hidrolik manifold işleme, yalnızca gelişmiş ekipmanı değil aynı zamanda derin mühendislik uzmanlığını da gerektirir.Difonhidrolik sistemler için hassas CNC işleme çözümlerinde uzmanlaşarak karmaşık endüstriyel gereksinimlere göre özel manifold tasarımları sunar.

Difon, prototip geliştirmeden seri üretime kadar sıkı boyut kontrolü, optimize edilmiş akış tasarımı ve güvenilir sızdırmazlık performansı sağlar. Her ürün, zorlu çalışma ortamlarını karşılamak için sıkı bir denetime tabi tutulur.

İstikrarlı performans, azaltılmış sızıntı riski ve yüksek verimli hidrolik çözümler arıyorsanız Difon, projenizi uçtan uca üretim yetenekleriyle destekleyebilir.Bize Ulaşınbugün hidrolik manifold işleme gereksinimlerinizi görüşmek üzere.

10. SSS

S1: Hidrolik manifoldun asıl amacı nedir?
Bir hidrolik manifold, hidrolik sistem içindeki sıvı akışını yönlendirip kontrol ederek birden fazla harici hortumun yerini alır ve sızıntı riskini azaltır.

S2: İşleme hassasiyeti neden bu kadar önemli?
Küçük sapmalar bile yüksek basınçlı akışkan dinamiği nedeniyle basınç kaybına, verimsizliğe veya sistem arızasına neden olabilir.

S3: Hidrolik manifoldlar için en iyi malzeme hangisidir?
Uygulama gereksinimlerine bağlıdır. Hafif sistemler için alüminyum yaygın olarak kullanılırken, yüksek basınçlı ortamlar için çelik kullanılır.

S4: Üreticiler sızıntı olmamasını nasıl sağlıyor?
Simüle edilmiş çalışma koşulları altında hassas işleme, yüzey bitirme ve basınç testi yoluyla.

S5: Difon özel manifold tasarımlarını işleyebilir mi?
Evet. Difon, müşterinin hidrolik sistem gereksinimlerine göre tamamen özelleştirilmiş işleme çözümleri sunar.
