Mühendislik Mükemmelliği: Hidrolik Valf Bloklarının Prensiplerini Anlamak

Akışkan gücü alanında, Hidrolik Valf Bloğu, aktüatörün uygulama tarafından belirlenen istenen konuma doğru hareketini sağlamak için hidrolik sıvının basıncını, akışını ve yön kontrolünü kontrol eden beyindir.

1. Sınıflandırma ve İşlevsellik

Hidrolik kontrol vanaları genel olarak üç tip kontrol vanasına ayrılabilir: Yön kontrol vanaları, Basınç kontrol vanaları, Akış kontrol vanaları. Bunlar da herhangi bir hidrolik sistemdeki üç temel devre üzerinde kontrol sağlar: Yön kontrolü, Basınç düzenlemesi, Hız kontrolü. Bu vanalar dişli vanalar, alt plakaya monte vanalar veya Kartuş Vanalar olarak düzenlenebilir.

2. İki Yollu Kartuş Valfın Anatomisi

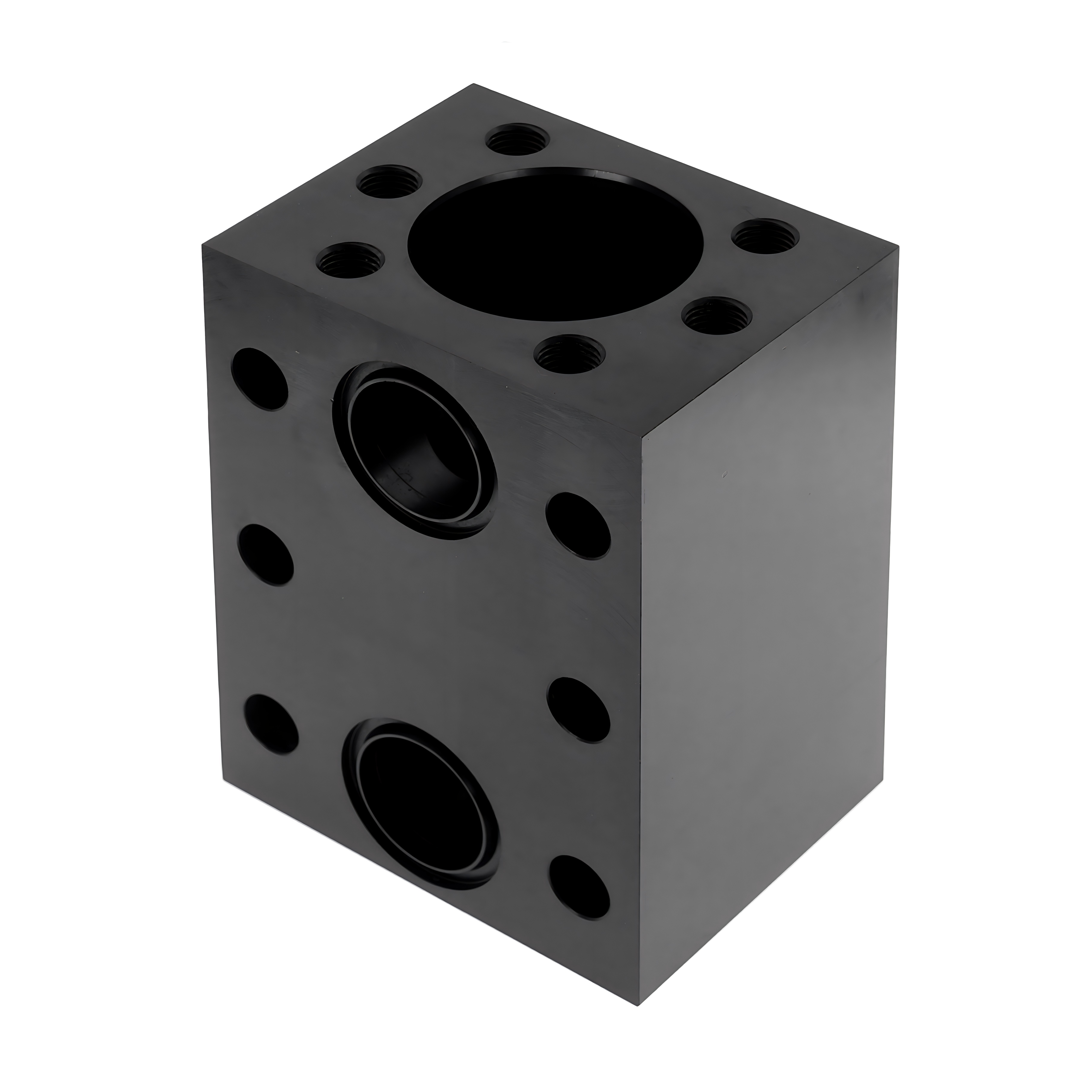

Önde gelen Hassas İşleme imalatçılarından biri olan Difon, aşağıdaki segmentlerde bulunabilen İki Yollu Kartuş Valflerinin karmaşık üretiminde uzmanlaşmıştır: Makara, Manşon, Yay ve Contalardan Oluşan Ek Parça. Bu, ana yağ devresine kumanda eden valfin başıdır. Kontrol Kapağı Minyatür pilot elemanları tutar ve ek parçayı pilot kontrol ile ana kontrol odaları arasında güvenli bir şekilde tutar. Pilot Valf, daha büyük ana makaraya kumanda etmek için kapağa monte edilmiştir. Bunlar genellikle standart ISO uyumlu elektromanyetik yön valfleri veya Oransal basınç valfleridir. Entegre Manifold Bloğu, yukarıdaki bileşenlerin tümünü tutar ve son derece karmaşık olan yağ devrelerinin dahili iletişimini yönetir.
